| 類型 | 折彎機 |
|---|---|
| 重量 | 2300（kg） |
| 可加工尺寸 | 1600（mm） |
| 原理 | 冷成型 |
| 控制形式 | 數控 |
| 作用對象材質 | 金屬 |
| 適用范圍 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機保修一年 |
| 加工定制 | 是 |
| 動力類型 | 液壓 |
| 主電機功率 | 5.5（kw） |
| 適用行業 | 冶金 |
| 品牌 | DAMA |
| 型號 | XD |

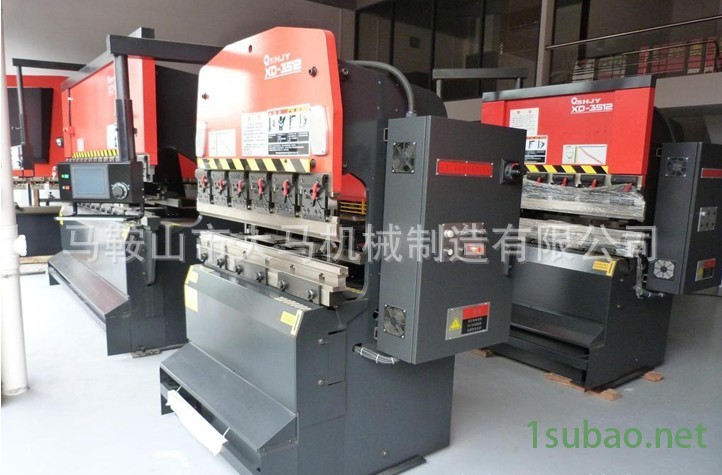

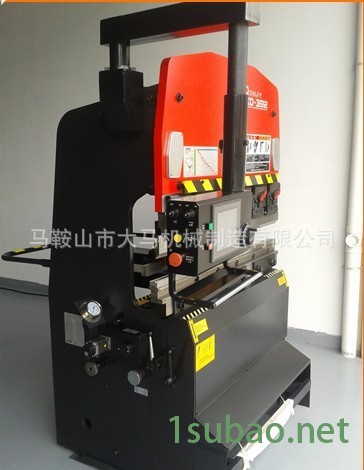

XD系列產品特點
1、 液壓裝置液壓裝置的回路非常簡化，無漏油現象，保養、點檢也容易。
2、 油壓主缸液壓主缸裝設于下部機械的中軸部，（100T二側配以付油缸100T），產生大的歪斜率被抑制在**小限，故加工精度提高。
3、 滾動導軌下工作臺上、下運動，采用滾輪導軌，此滾輪導軌配件兼具強勁滑動面并沿油壓主缸面上下動作，結合扇形塊的導向，故上下臺面間的平行度會正確保持。
4、 下限裝置下限裝置是為提升作業效率的裝置，下部臺面的行程可簡化地做必要之**小限設定。
5、 腳踏桿依踩踏腳桿之增減，可任意控制下部臺面之速度，或做中間停止，使對線折彎等容易進行。其次，腳踏桿放開后，下部臺面立刻回復至原來的停止位置，所以是安全性高的機械。

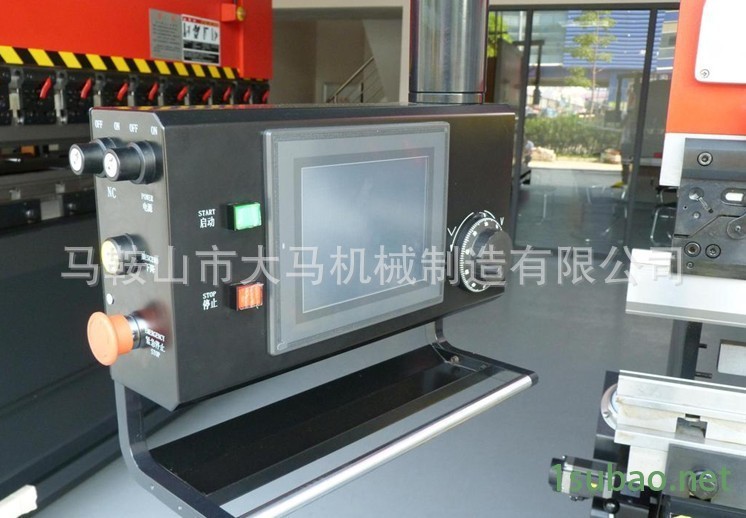

6、 電氣系統二種選擇：1） 采用日本三菱AC伺服。日本制造程序控制器2） NC9折彎機下動式觸摸屏線控方向盤。專業數控系統，帶電子手輪控制及產品編程
7、 液壓系統二種選擇：1） 德國伏依特油泵2） 日本不二越（Nachi）油泵。采用進口密封件

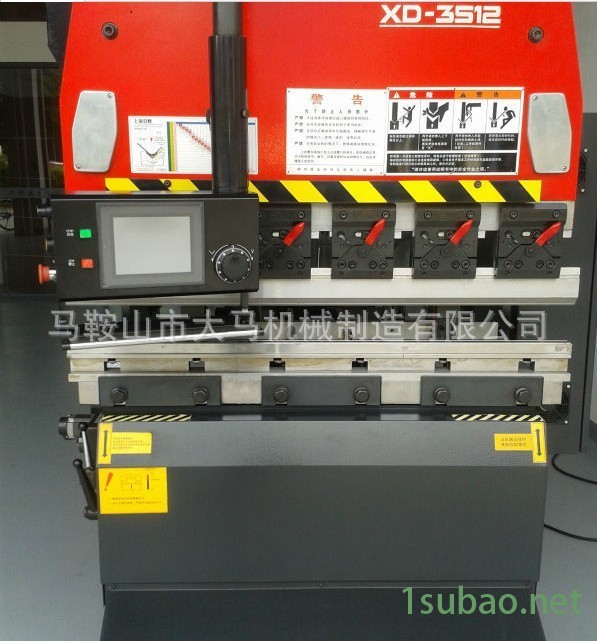

XD-3512 參數
單位公稱力： 1000 KN
工作臺長度： 3000 mm
折彎長度 ：1200 mm
立柱間距離 ：2550 mm
立柱間距： 1000 mm
喉口深度： 400-410 mm
油箱容量 ：30 L
工作臺（滑塊）行程 ：100-103 mm
后檔料行程 ：500 mm
**大開口高度 ：370-375 mm
喉口深度 ：200 mm
主電機功率： 7.5 kw
外形尺寸： 長 3410 Mm 寬 ☆1500 Mm 高 ☆2300 mm
機器重量： 1600 Kg
滑塊重復精度： ≤±0.01 Mm
滑塊定位精度 ：≤±0.02 Mm
液壓系統**高工作壓力： 33.8 Mpa
后擋料重復定位精度 ：≤±0.02 Mm
工件直線度 ：0.3/m Mm
折彎角度誤差： ＜±30
設備功能介紹：

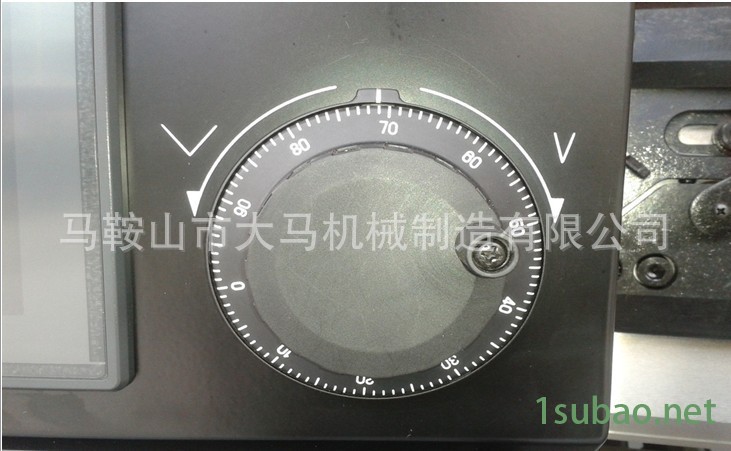

1， 采用液壓下傳動，具有安全性，操作性，可靠性。2， 采用剛性機械同步，滾動導軌，保持上，下工作臺面平衡度。3， 上工作臺配有斜鍥式撓度補償裝置，提高加工精度。4， 上下模均采用整體淬火，上模形式為標準上模，下模采用雙槽模，中間板采用快速夾緊裝置。5， 后擋料腳帶有刻度顯示，調節方便，靈活，精度高。6， 液壓裝置的油路簡化，無漏油，保養，點檢方便。7， 采用腳踏開關，可任意控制下工作臺，或做中間停止，使對線折彎等容易方便。8， 控制系統采用專業數控系統NC9或NC10，帶有觸摸式線控方向盤，電子手輪控制微調上下模口對線及后擋料微調。
