| 售后服務 | 整機保修一年 |
|---|---|
| 加工定制 | 是 |
| 產品類型 | 全新 |
| 動力類型 | 液壓 |
| 控制形式 | 數控 |

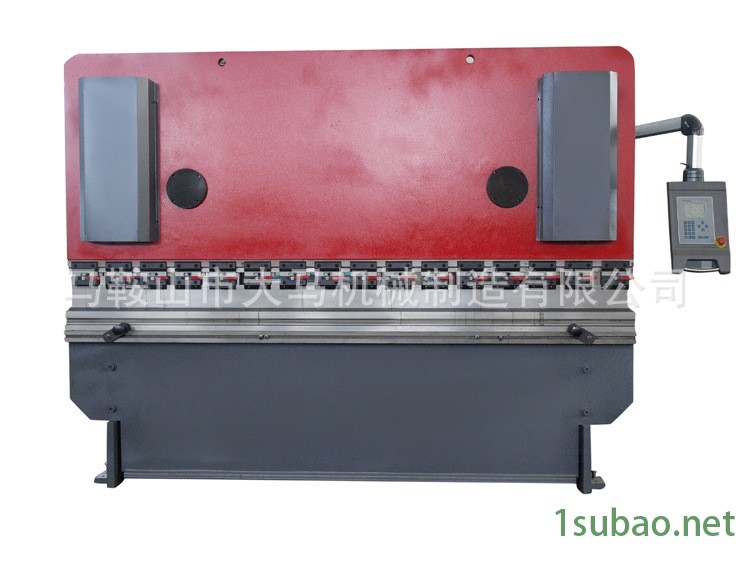

| 類型 | 折彎機 |
| 適用范圍 | 通用 |
| 原理 | 冷成型 |
| 重量 | 1600（kg） |
| 主電機功率 | 3.5（kw） |
| 是否庫存 | 是 |
| 適用行業 | 不銹鋼制品 |
| 作用對象材質 | 金屬 |
| 剪切次數 | 9（次/min） |
| 品牌 | DAMA |
| 型號 | XD-3512 |
| 可加工尺寸 | 1200（mm） |
| 滑塊行程調節量 | 100（mm） |
一，技術參數
技術規格 | 單位 | XD-3512 | |
公稱力 | kN | 350 | |
工作臺長度 | mm | 1200 | |
立柱間距離 | mm | 1000 | |
喉口深度 | mm | 200-250 | |
工作臺(滑塊)行程 | mm | 100-103 | |
最大開口高度 | mm | 370-375 | |
最大裝模高度 | mm | 250-255 | |
| 接近速度 |
mm/s | 37-47 |
下工作臺行程速度 | 折彎速度 | 7.5-10 | |
| 返回速度 | 47-55 | |
油缸數 | 個 | 1 | |
主電機功率 | kW | 3 | |
機器精度 | 滑塊重復精度 | mm | ≤±0.01 |
滑塊定位精度 | mm | ≤±0.02 | |
后擋料重復定位精度 | mm | ≤±0.02 | |
工作直線度 | mm | 0.3/m | |
折彎角度誤差 | ° | <±30 | |
機器重量 | kg | 1600 | |
機器外形尺寸（長*寬*高） | mm | 1320*1300*1900 | |
油箱容量 | L | 33 | |
二，功能介紹：
1， 采用液壓下傳動，具有安全性，操作性，可靠性。
2， 采用剛性機械同步，滾動導軌，保持上，下工作臺面平衡度。
3， 上工作臺配有斜鍥式撓度補償裝置，提高加工精度。

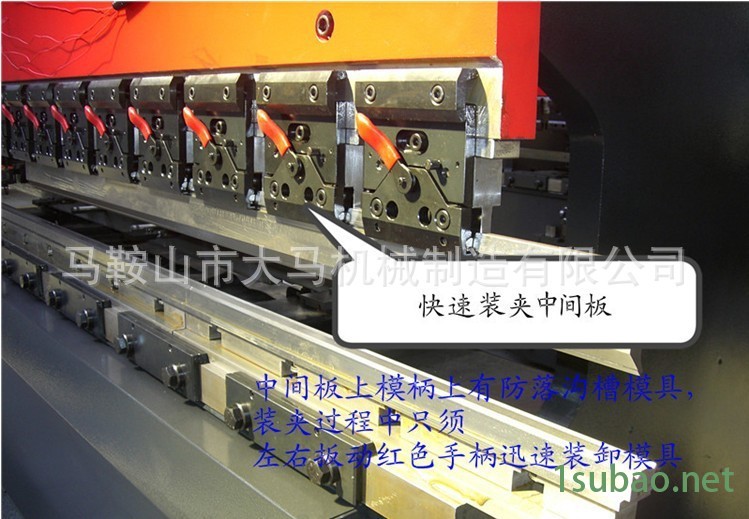

4， 上下模均采用整體淬火，上模形式為標準上模，下模采用雙槽模，中間板采用快速夾緊裝置。
5， 后擋料腳帶有刻度顯示，調節方便，靈活，精度高。
6， 液壓裝置的油路簡化，無漏油，保養，點檢方便。
7， 采用腳踏開關，可任意控制下工作臺，或做中間停止，使對線折彎等容易方便。
8， 控制系統采用專業數控系統NC9或NC10，帶有觸摸式線控方向盤，電子手輪控制微調上下模口對線及后擋料微調。
三、產品特性描述：
序號 | 主要特長 | 介紹 |
1 | 壓壓裝置 | 液壓系統的回路非常的簡化，很好的避免了漏油發生，保養、維護也很方便。 |

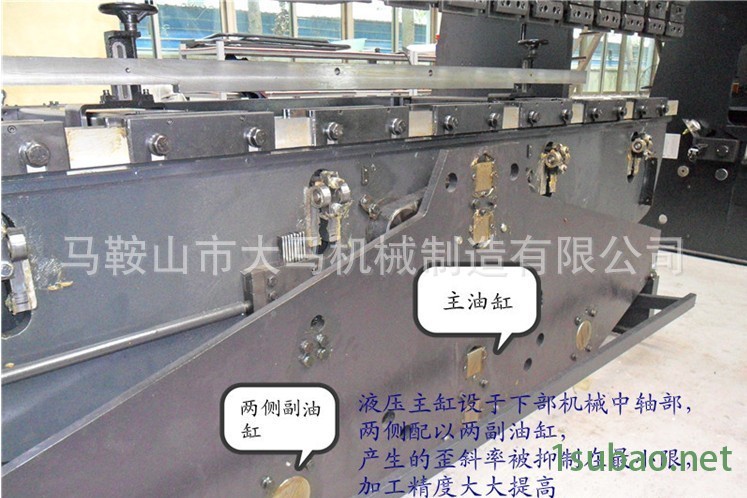

2 | 液壓主缸 | 液壓主缸設置于機臺的中軸部，加壓時上下機臺（臺面）間產生的歪率差被抑制在最小值，故加工精度高。 |
3 | 下部臺面 | 下部機臺的中軸部裝設有滾輪導動配件，此滾輪導動配件兼具強勁滑動面并沿油壓主缸兩側面做上下運動，故上下臺面的平行度能正確保持。 |
4 | 下限裝置 | 下限裝置是提升作業效率的裝置，下部臺面的行程可簡單的做必要之最小設定。其次，工件的折曲角度可簡單的用轉盤操作來無階段變化，亦具備上限設備裝置。 |
5 | 腳踏桿 | 依踩腳踏桿之增減，可任意控制下部臺面速度，或做中間停止，方便對線折彎。 |
6 | 模具安裝及中心校正 | 由上部臺面的中間板與下部臺面的下模座，即可簡單進行模具安裝、中心校正。 |

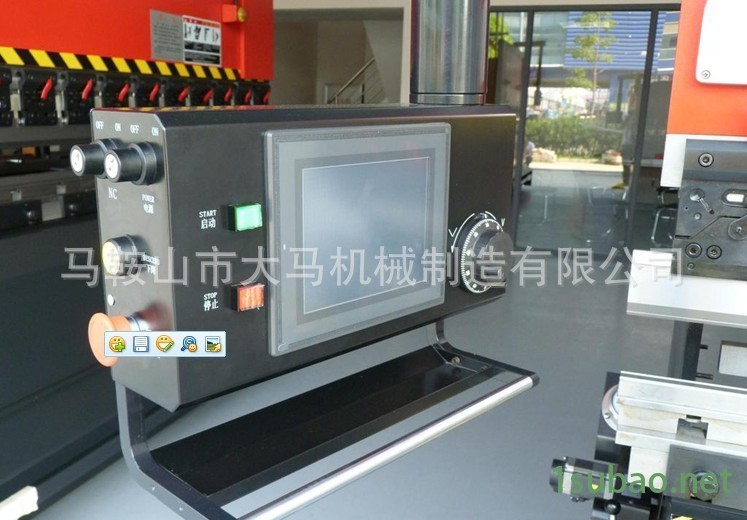

7 | 數控操作 | 專業觸摸屏，帶電子手輪控制及產品編程，簡單、快捷。 |
四、產品優缺點對比
序號 | 對比內容 | 備注 | ||
1 | 傳動方式 | 下傳動 | 油缸在底部（中間一只主油缸，其兩側各一只輔油缸，共三只油缸） | 較好保證工件的直線度、角度，維修方便。 |
上傳動 | 油缸在上部（二只油缸位于機床兩側） | 維修不方便 | ||
2 | 液壓方式 | 下傳動 | 一個方向（向上） | 故障較低，平衡點靠在機械擋塊上。 |
上傳動 | 兩個方向（向上、向下） | 平衡點要抖動，故障率高。 | ||
3 | 機械安裝 | 下傳動 | 不需要做基礎 | 節約時間、降低成本 |
上傳動 | 要做基礎 |
| ||
4 | 工作臺面 | 下傳動 | 窄 | 適應多角度折彎 |
五，機床主要配置
序號 | 主要配置 | 制造商 | 備注 |
1 | 油泵 | 德國福伊特公司或日本不二越（NACHI） |
|
2 | 密封件 | 日本NOK公司 |
|
3 | 油管（高壓軟管） | 臺灣制造 |
|
4 | 閥 | 中國制造 |
|
5 | 后擋料總成 | 中國制造 |
|
6 | 數控系統（包括電氣箱） | NC9觸摸屏專業數控系統 |
|
7 | 伺服電機 | 三菱，松下 |
|

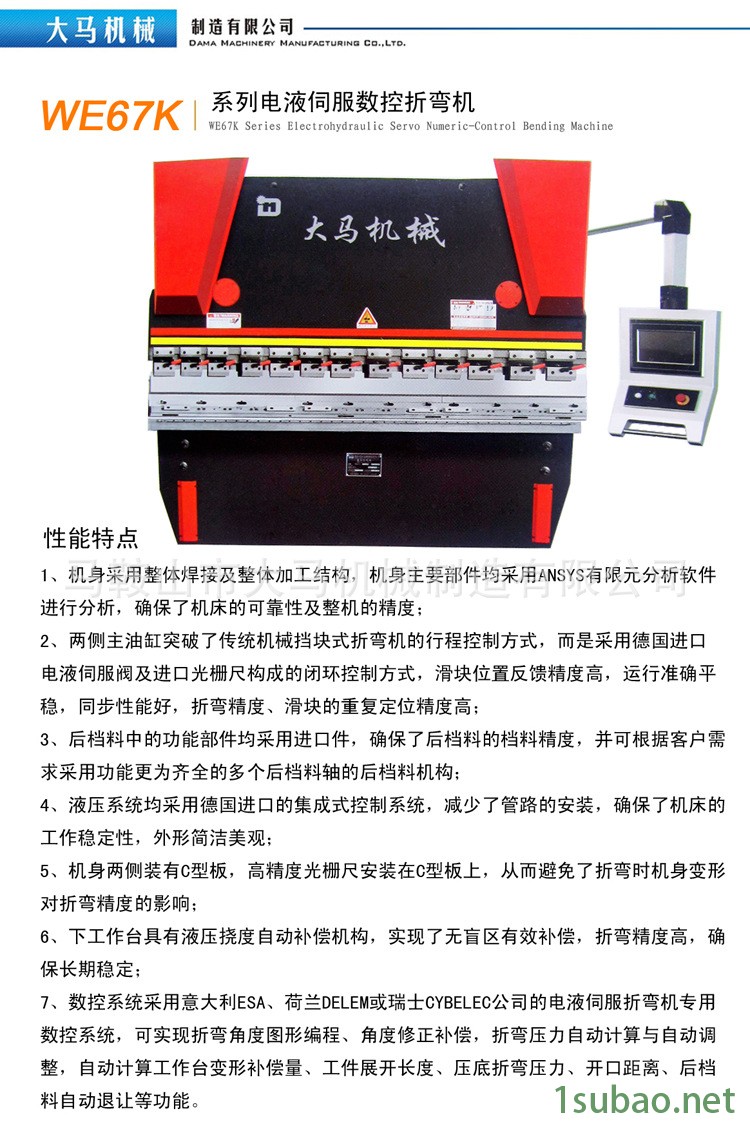

高級數控是電液同步折彎機，采用光柵尺和伺服比例閥來控制滑塊的同步。該機型配置較高，多用于大型的折彎機和折彎精度要求較高的設備。
經濟型數控折彎機就是對折彎機的后擋料和滑塊行程進行控制。你可以輸入你想要折彎件，然后把每一步的折彎角度輸入。用的時候只要把程序掉出來。折彎機就會按照你輸入的步驟來調整后擋料距離和折彎的角度。

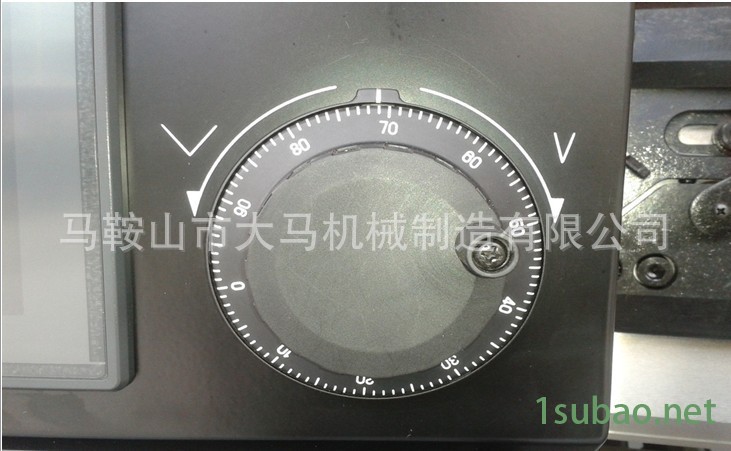

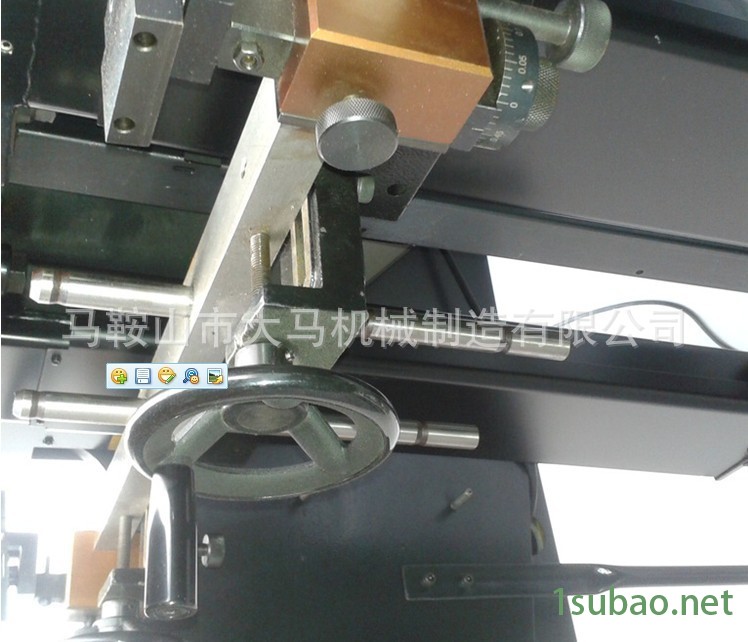

手輪：轉動手輪可微調到滑塊在下死點的距離，調正工件角度值，脫開右邊連節器轉動手輪可調整滑塊在下死點與工作臺面之間的平行度，糾正左右二邊工件的角度差。
檔料板Ⅰ：為滑塊上限停止打頭、可增減行程縮短工作循環時間，以提高生產率。
檔板Ⅱ：為工作行程打頭，當接觸到行程開關時即開始工作行程速度。工作行程時間長短由電位器調整。
遠程調壓閥：用于機器的壓力調整，壓力最值可以從壓力表中看出。
計數器：滑塊在下限時讀數值由轉數表顯示，讀數為0.1毫米.。

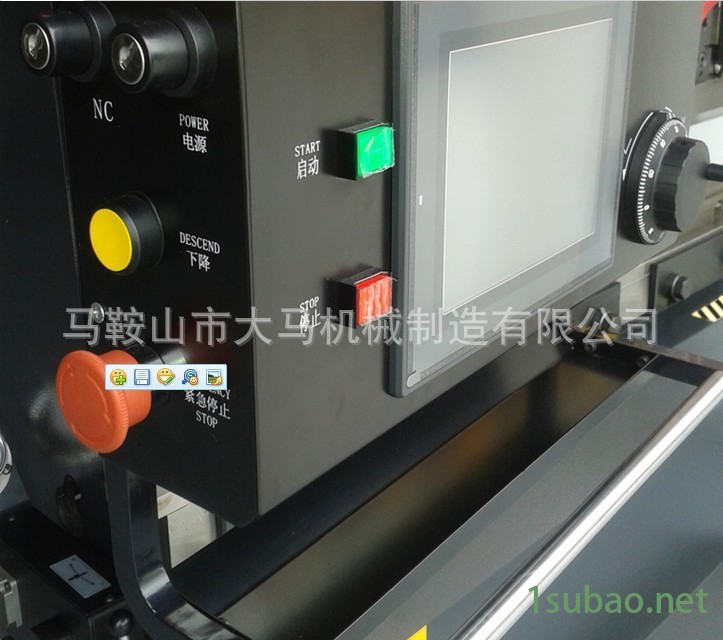

電氣按鈕板：有起動、指示燈、緊急停止、電位器、轉換開關等。
電位器：用于控制工作行程時間長短，也可對工件進行保壓時間的控制。
