一、技術參數

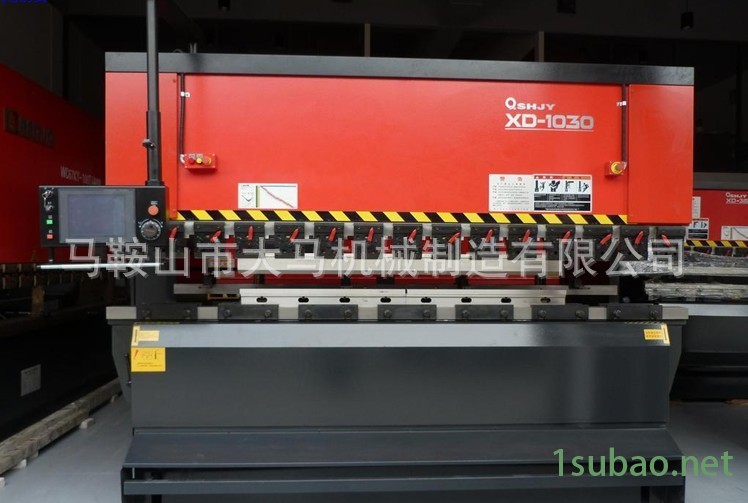

技術規格單位：XD-1030

公稱力：1000kN

工作臺長度：3000mm

立柱間距離：2550mm

喉口深度：400-410mm

工作臺(滑塊)行程：100-103mm

**大開口高度：370-375mm

**大裝模高度：250-255 mm

接近速度：/s37-47 mm

下工作臺行程速度折彎速度：7.5-9.2

返回速度：47-66

油缸數個：3

主電機功率：7.5 kW

機器精度滑塊重復精度： ≤ ±0.01mm

滑塊定位精度： ≤ ±0.02mm

后擋料重復定位精度：≤ ±0.02mm

工作直線度：0.3/mmm

機器重量：6500kg

機器外形尺寸（長*寬*高）：3410*1560*2300mm

油箱容量：70 L

二、功能介紹：

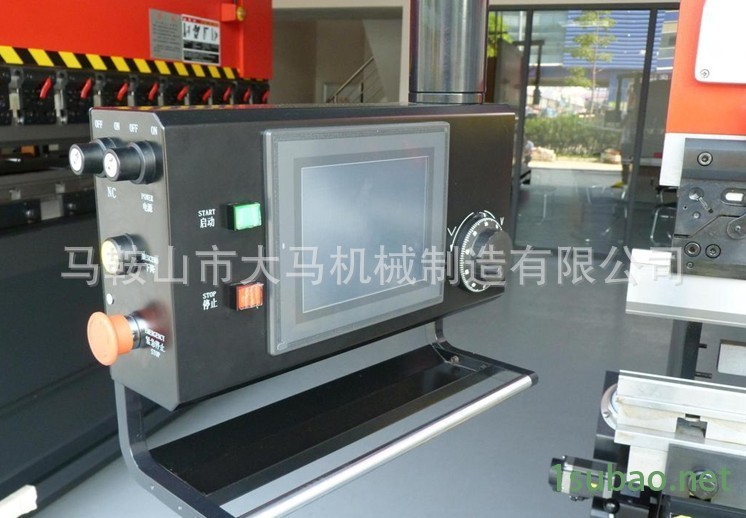

1， 采用液壓下傳動，具有安全性，操作性，可靠性。2， 采用剛性機械同步，滾動導軌，保持上，下工作臺面平衡度。3， 上工作臺配有斜鍥式撓度補償裝置，提高加工精度。4， 上下模均采用整體淬火，上模形式為標準上模，下模采用雙槽模，中間板采用快速夾緊裝置。5， 后擋料腳帶有刻度顯示，調節方便，靈活，精度高。6， 液壓裝置的油路簡化，無漏油，保養，點檢方便。7， 采用腳踏開關，可任意控制下工作臺，或做中間停止，使對線折彎等容易方便。8， 控制系統采用專業數控系統NC9或NC10，帶有觸摸式線控方向盤，電子手輪控制微調上下模口對線及后擋料微調。
三、產品特性描述：

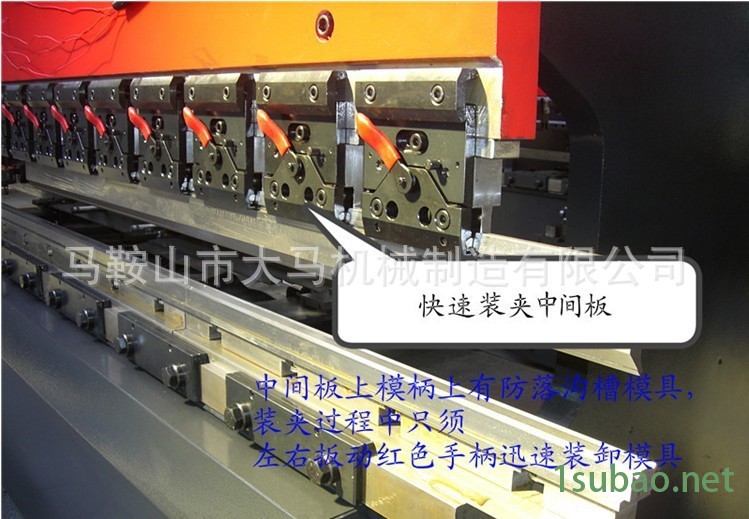

主要特長介紹1壓壓裝置液壓系統的回路非常的簡化，很好的避免了漏油發生，保養、維護也很方便。2液壓主缸液壓主缸設置于機臺的中軸部，加壓時上下機臺（臺面）間產生的歪率差被抑制在**小值，故加工精度高。3下部臺面下部機臺的中軸部裝設有滾輪導動配件，此滾輪導動配件兼具強勁滑動面并沿油壓主缸兩側面做上下運動，故上下臺面的平行度能正確保持。4下限裝置下限裝置是提升作業效率的裝置，下部臺面的行程可簡單的做必要之**小設定。其次，工件的折曲角度可簡單的用轉盤操作來無階段變化，亦具備上限設備裝置。5腳踏桿依踩腳踏桿之增減，可任意控制下部臺面速度，或做中間停止，方便對線折彎。6模具安裝及中心校正由上部臺面的中間板與下部臺面的下模座，即可簡單進行模具安裝、中心校正。7數控操作專業觸摸屏，帶電子手輪控制及產品編程，簡單、快捷。

四、產品優缺點對比

1傳動方式下傳動油缸在底部（中間一只主油缸，其兩側各一只輔油缸，共三只油缸）較好保證工件的直線度、角度，維修方便。上傳動油缸在上部（二只油缸位于機床兩側）維修不方便

2液壓方式下傳動一個方向（向上）故障較低，平衡點靠在機械擋塊上。上傳動兩個方向（向上、向下）平衡點要抖動，故障率高

3機械安裝下傳動不需要做基礎節約時間、降低成本上傳動要做基礎

4工作臺面下傳動窄適應多角度折彎

五、機床主要配置序號主要配置制造商備注

1油泵德國福伊特公司或日本不二越（NACHI） 2密封件日本NOK公司 3油管（高壓軟管）臺灣制造 4閥中國制造 5后擋料總成中國制造 6數控系統（包括電氣箱）NC9觸摸屏專業數控系統 7伺服電機三菱，
