X6132*銑床一種用途廣泛的機床，在銑床上可以加工平面（水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪乖、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時，工件裝在工作臺上或分度頭等附件上，銑刀旋轉為主運動，輔以工作臺或銑頭的進給運動，工件即可獲得所需的加工表面。由于是多刀斷續切削，因而銑床的生產率較高。
| X6132*銑床主要技術參數 | X6132*銑床 | X6132B臥式銑床 |
| 主軸孔錐度 | 7：24 ISO50 | 7：24 ISO50 |
| 主軸中心線至床身垂直導軌的距離 | 30-350 | 30-350 |
| 主軸中心線至懸梁的距離 | 155 | 155 |
| 主軸孔徑 | 29 | 29 |
| 工作臺zui大回轉角度 | ±45° | ±45° |
| 主軸轉速范圍 | 30～1500 （18 級） | 30～1500 （18 級） |
| 工作臺面尺寸 | 1325×320 | 1600×400 |
| 工作臺行程 縱向/橫向/垂向 | 700（680） 255（240） 320（300） | 900（880） 255（240） 320（300） |
| 工作臺進給范圍 縱向/橫向/垂向（mm/min） | 18級23.5-1180 23.5-1180 8-394 | 18級23.5-1180 23.5-1180 8-394 |
| 工作臺快速移動速度 縱向/橫向/垂向（mm/min） | 2300/2300/770 | 2300/2300/770 |
| 工作臺“T”型槽 槽數/寬度/間距 | 3/18/70 | 3/18/70 |
| 主電動機功率 | 7.5 | 7.5 |
| 進給電動機功率 | 1.5 | 1.5 |
| 機床外形尺寸（長x寬x高）（mm） | 2294×1770×1665 | 2294×2050×1665 |
| 機床凈重（Kg） | 3200/3300 | 3400/3500 |

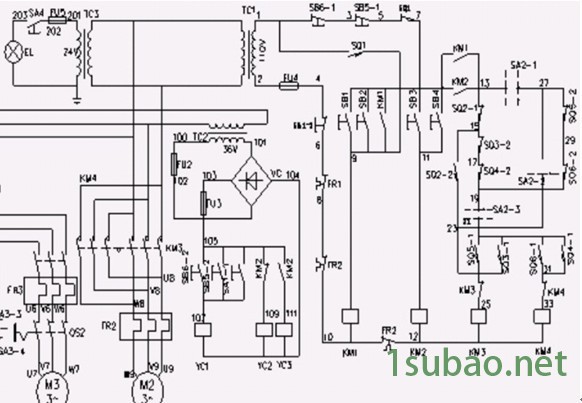

X62W型*銑床控制電路圖
控制電路由控制變壓器TC1提供110V的工作電壓，F(xiàn)U4用于控制電路的短路
保護。該電路的主軸制動、工作臺常速進給和快速進給分別由控制電磁離
合器YC1、YC2、YC3來完成，電磁離合器需要的直流工作電壓是由整流變
壓器TC2及整流器VC來提供的，F(xiàn)U2、FU3分別用于交、直流電源的短路保
護。
1．主軸電動機M1的控制
M1由交流接觸器KM1控制，在機床的兩個不同位置各安裝了一套啟動和停
止按鈕：SB2和SB6裝在床身上，SB1和SB5裝在升降臺上。對M1的控制包括
主軸的啟動、制動、換刀制動和變速?zèng)_動。
①啟動：在啟動前先按照順銑或逆銑的工藝要求，用組合開關SA3預定M1
的轉向。
按一下SB1或SB2→KM1線圈通電并自鎖→主軸電動機M1啟動運行，標號（7
-13）閉合→確保在M1啟動后M2才能啟動運行。
②停機與制動：按下SB5或SB6→KM1線圈斷電，電磁鐵YC1通電→主軸電動
機M1停止并制動。制動電磁離合器YC1裝在主軸傳動系統與M1轉軸相連的
傳動軸上，當YC1通電吸合時，將摩擦片壓緊，對M1進行制動。停轉時，
應按住SB5或SB6直至主軸停轉才能松開，一般主軸的制動時間不超過0.5s
。
③主軸的變速?zèng)_動：主軸的變速是通過改變齒輪的傳動比實現的。在需要
變速時，將變速手柄拉出，轉動變速盤調節所需的轉速，然后再將變速柄
復位。手柄復位時，瞬間壓動行程開關SQ1,手柄復位后，SQ1也隨之復位
。在SQ1動作瞬間，SQ1的常開觸點先斷開其他支路，然后其常開觸點閉合
，相當于點動控制KM1→M1，使得齒輪轉動一下以利于嚙合；如果點動一
次齒輪還不能嚙合，可以重復進行上述動作。
④主軸換刀控制：在上刀或換刀時，主軸應處于制動狀態，以避免發生事
故。此時只要將換刀制動開關SA1扳至“接通”位置，其常閉觸點SA1-2
（4-6）斷開控制電路，保證在換刀時候機床沒有任何動作；其常開觸點
SA1-1（105-107）接通制動電磁鐵YC1，使主軸處于制動狀態。換刀結束后
。要將換刀制動開關SA1扳回至“斷開”位置。好銑床,滕州揚力造!
