SDSK-V5精雕機機器簡介：
SDSK-V5精雕機升級版機型系列是專門為客戶量身定做的鋁型材精雕機;配中國臺灣圣杰16位飛碟式刀庫，換刀速度為2秒，大大提高生產效率; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。大理石(花崗巖)機身結構; 采用深雕數控系統，伺服電機;三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，*的主軸制冷系統，自動潤滑系統，冷卻液循環噴水及噴霧系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。

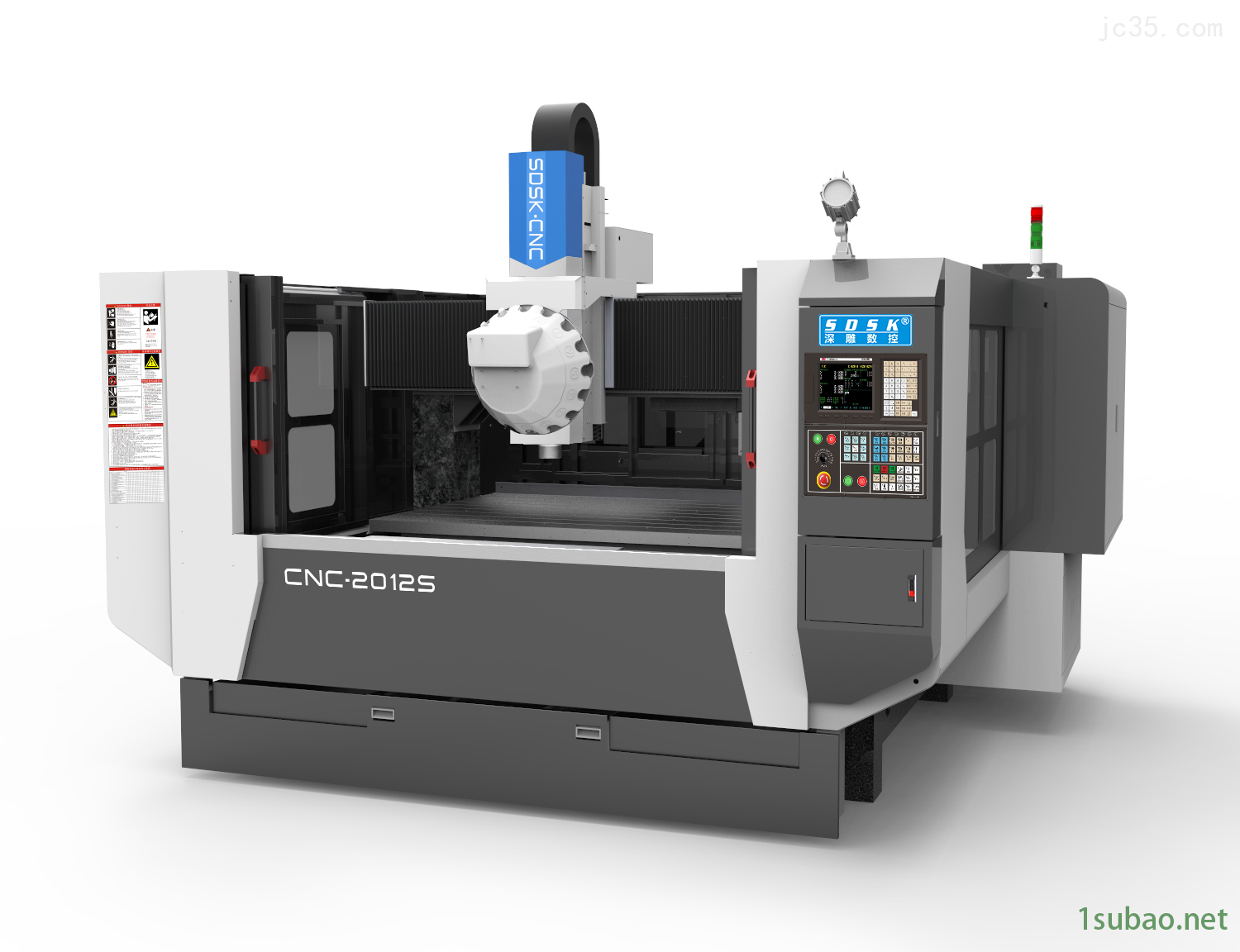

(圖片僅供參考、以實物為準、另可加全罩)
二、機器主要配置清單(單位:mm)
| 序號 | 規 格 說 明 | 數量 |
| 1. | 大理石機身，大理石橫梁，鑄鐵機械零配件，外罩2mm鋼板、烤漆(不銹鋼水箱) | 全套 |
| 2. | 鋁工作臺尺寸，帶T型槽 | 1套 |
| 3. | 深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動 | 全套 |
| 4. | XYZ軸用 中國臺灣上銀 精密級直線導軌 | 全套 |
| 5. | XYZ軸用 中國臺灣TBI 精密級研磨級滾珠絲桿 | 全套 |
| 6. | 電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW, 外徑125mm，帶編碼器 | 1個 |
| 7. | 中國臺灣圣杰16位飛碟式刀庫 | 1套 |
| 8. | 進口NSK P級角接觸配對軸承 | 全套 |
| 9. | 主軸水冷機 | 1臺 |
| 10. | 配電柜恒溫系統 | |
| 11. | 施耐德電氣配件 | |
| 12. | 電子手輪 | 1套 |
| 13. | 對刀儀 | 1個 |
| 14. | X/Y/Z軸配三防布風琴罩 | 各1套 |
| 15. | X/Y/Z軸配塑料拖鏈 | 各1套 |
| 16. | 自動潤滑黃油泵 | 1套 |
| 17. | 空氣過濾器 | 2套 |
| 18. | 噴水及水氣混合噴霧裝置 | 各2套 |
| 19. | 水泵LDPB 4-18/480W | 1套 |
| 20. | 機床附件 | 套 |
| 21. | BT30刀柄 | 2個 |
三、設備主要技術參數：(單位:mm)
| 機型 | 1380V5 | 1780V5 | 2080V5 | 2012V5 | 2515V5 |
| 外型-長*寬*高 | 2900*2700*2800 | 3100*2700*2800 | 3450*2700*3000 | 3450*3530*3000 | 4550*4230*3000 |
| 工作臺尺寸 | 1300*800 | 1700*800 | 2000*800 | 2000*1200 | 2500*1500 |
| 龍門寬度 | 1400 | 1800 | 2100 | 2100 | 2600 |
| 主軸鼻端至臺面 | 450 | 450 | 450 | 450 | 450 |
| X/Y/Z行程 | 1350*850*350 | 1750*850*350 | 2050*850*350 | 2050*1250*350 | 2550*1550*350 |
| 大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm | ±0.02mm |
| 局布定位精度 | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 1個 | 1個 | 1個 | ||
| 電主軸功率 | 7.5KW | 7.5KW | 7.5KW | 7.5KW | 7.5KW |
| 飛碟式刀庫 | 16位 | 16位 | 16位 | 16位 | 16位 |
| 換刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 | BT30 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 可裝料高度 | 300mm | 300mm | 300mm | 300mm | 300mm |
| 臺面承受負荷 | 1000Kg | 1000Kg | 1500Kg | 1500Kg | 2000Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機大功率 | 13.5KW | 13.5KW | 14.5KW | 14.5KW | 17.5KW |
| 整機重量 | 3500Kg | 4200Kg | 5800Kg | 7000Kg | 10000Kg |
