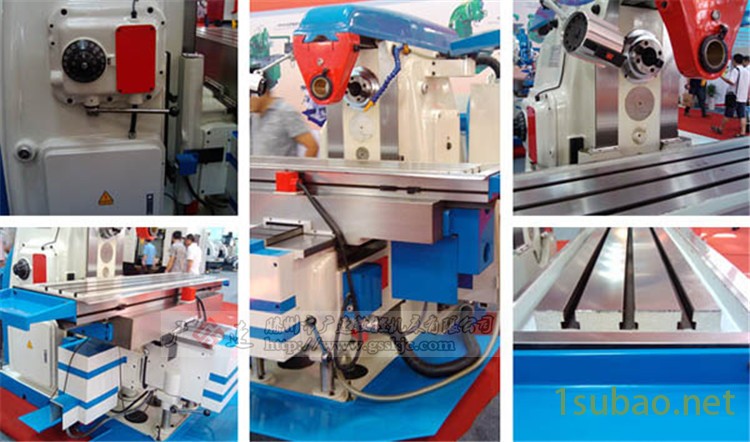

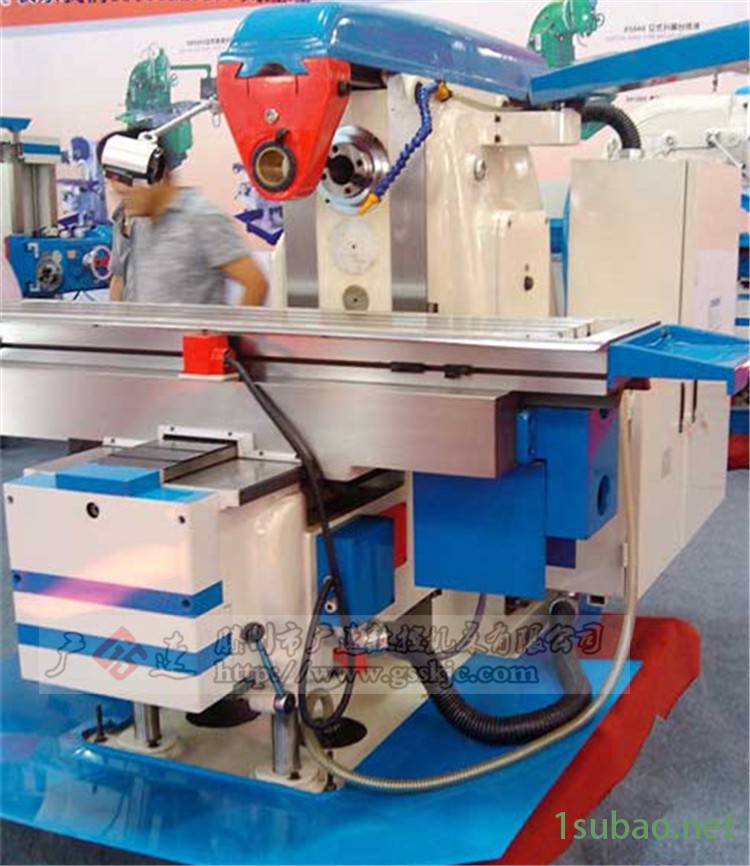

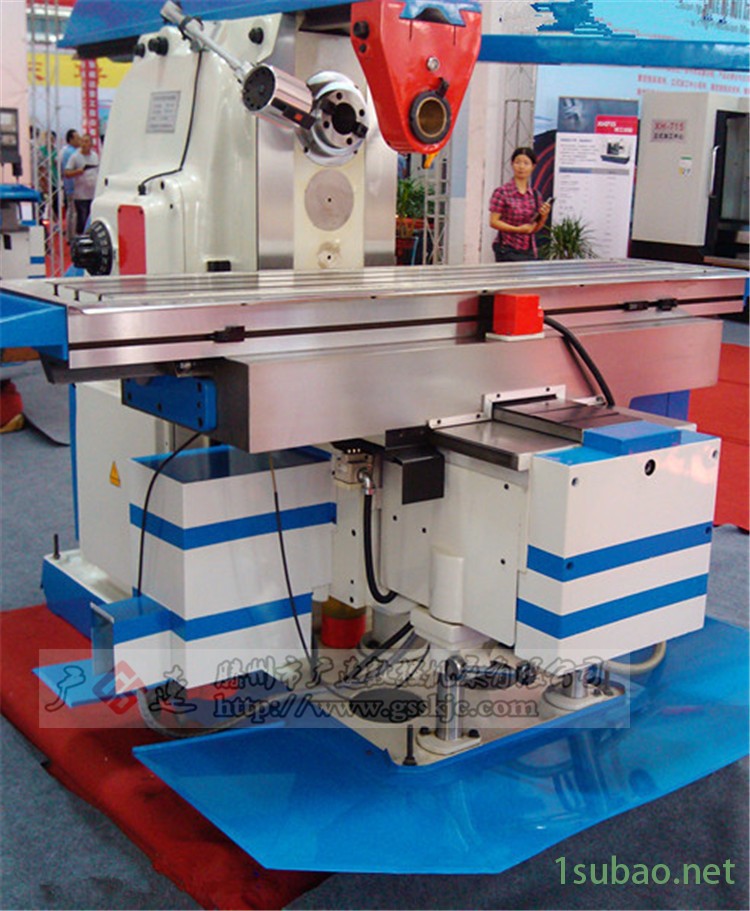

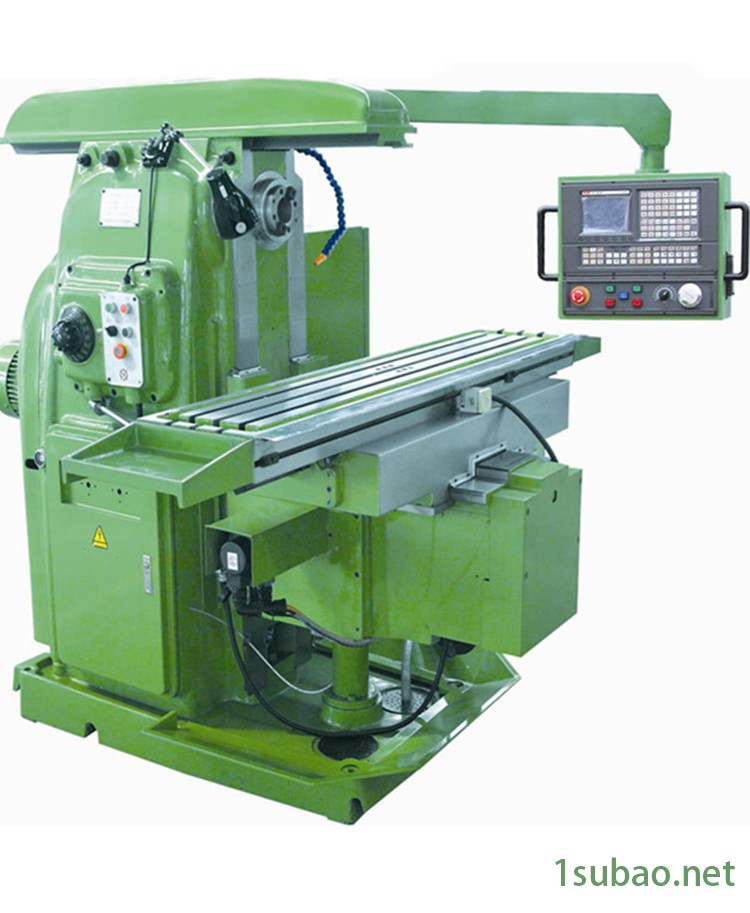

XK6132數控銑床刀柄采用標準XT50形式
1、主傳動系統
主傳動系統為7.5Kw的交流電動機通過彈性連軸器驅動主傳動箱，主傳動箱內有三組滑移齒輪,液壓預選變速機構推動各滑移齒輪,組成18種轉速,再傳到銑頭上的主軸，主傳動箱內有電磁制動器,主軸制動迅速平穩。
2、XK6132數控銑床采用側掛式電柜和吊掛式操縱站，機電一體，整體裝運，安裝方便，集中操縱但能又多位置操作。
3、銑頭上的臥式主軸，有符合標準的(ISO)No.50錐孔，可安裝標準的銑刀或銑夾頭。
4、進給系統 X、Y、Z三個座標的進給，都是由交流伺服電機驅動的。電機通過同步齒形帶驅動滾珠絲杠，從而使部件沿導軌移動。伺服電機及其相應的速度控制單元和用于位置檢測的脈沖編碼器等均受控于數控系統；以完成各種進給運動。同步齒形帶可張緊以減少傳動間隙，噪聲亦可降低。XK6132數控銑床垂向電機是帶制動器的，當斷電時，垂向剎緊，以防止升降臺因自重而下滑。
5、XK6132數控銑床刀柄采用標準XT50形式，可與我公司生產的*銑床刀柄通用。節省刀柄采購費用。
6、潤滑系統
自動潤滑站配以遞進式分油器，對機床導軌副、滾珠絲杠副及齒輪副等進行自動的定時定量潤滑，每次加油量和兩次間的時間間隔都是可調的，力求保證每個潤滑點的合理油量
XK6132數控銑床刀柄采用標準XT50形式
XK6132數控銑床刀柄采用標準XT50形式
主要技術參數 | XK6132 |
工作臺面尺寸mm | 360"times;1370 |
工作臺縱向行程mm | 900 |
工作臺橫向行程mm | 330 |
工作臺垂向行程mm | 260 |
主軸孔錐度 | 7:24 ISO50 |
主軸孔中心至工作臺面距離mm | 30-290 |
主軸孔中心至懸梁平面距離mm | 155 |
主軸轉速范圍r.p.m | 18級 30-1500 |
工作臺縱向機動進給 | 無級 |
工作臺橫向機動進給 | 無級 |
工作臺垂向機動進給 | 無級 |
工作臺T型槽數/寬度/中心距(N"times;W"times;D)mm | 3/18/80 |
主傳動電機功率kw | 7.5 |
X/Y/Z進給伺服電機功率kw | 2/2/4.3 |
機床外形尺寸mm | 2360*1978*1610 |
凈重kg | 2850 |
