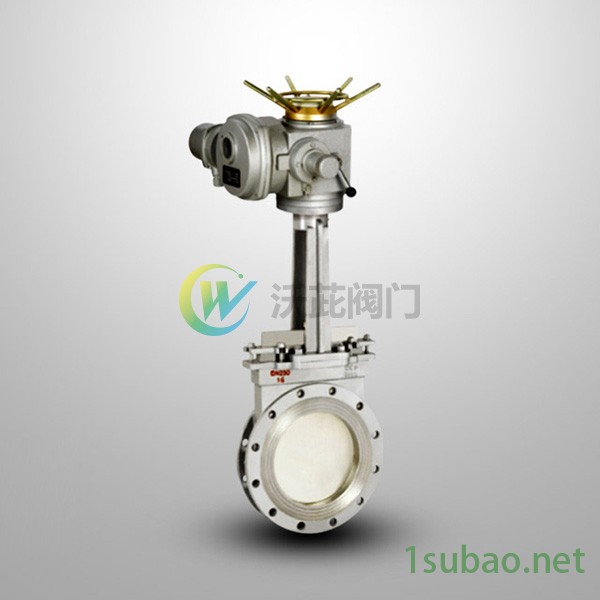

PZ943H/F/X/Y電動刀型閘閥

產品概況

產品型號：PZ943H/F/X/Y

公稱通徑：NPS2"～32", DN50～1200mm

壓力范圍：CL150, PN0.6～2.5MPa

工作溫度：≤200℃

主體材質：碳鋼、不銹鋼

設計標準：API 600、API6D、ASME B16.34、GB/T 12234

結構長度：ASME B16.10、API6D、GB/T 12221

連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

壓力試驗：API 598、GB/T 13927、JB/T 9092

壓力-溫度等級：ASME B16.34 、GB/T 12224

PZ943H/F/X/Y電動刀型閘閥基本信息

         沃茈閥門生產銷售的PZ943H/F/X/Y電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

PZ943H/F/X/Y電動刀型閘閥閥門特點

1、較短結構長度，節省材料，可使管路系統整體重量大大減輕。

2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。

3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由 于閘板腐蝕引起的密封泄漏。

4、上密封填料采用柔性PTFE ，密封可靠、操作輕便靈活。

5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

6、如采用硬密封不銹鋼材質，閥瓣做噴焊處理的話，可以很好的擴展閥門對溫度，壓力的要求。

PZ943H/F/X/Y電動刀型閘閥適應工況
 刀型閘閥產品廣泛用于化工，煤炭，食品，污水，造紙，鋼鐵等到領域，是一種理想的密封閥門。

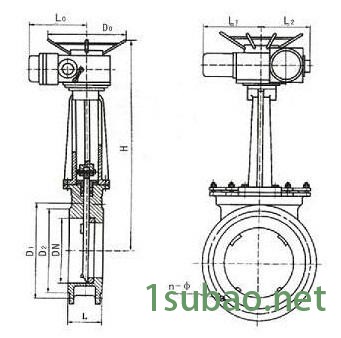

PZ943H/F/X/Y電動刀型閘閥主要外形及連接尺寸：

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258



      沃茈（上海）有限公司，是一家專業從事閥門及管道配套等產品的設計制造、營銷、服務、貿易為一體的新型企業。向規?；藴驶?、信息化快速發展。公司技術力量雄厚，生產工藝先進，制造設備精良，檢測設備完善，售后服務到位。讓客戶真正體驗到和我們合作安心放心。且建立了較先進的企業管理系統和完善的質量保證體系。

      沃茈始終秉承以管理規范為基礎以市場需求為導向以保證質量求生存，以客戶滿意為宗旨，以產品創新促發展”的經營宗旨，追求嚴格的質量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等標準制造檢驗外，還要通過更加嚴格的企業標準進行檢驗，同時以具有竟爭性的價格滿足您的需要。

      沃茈主要生產國標美標日標大口徑不銹鋼鑄鋼WOCI沃茈茨閥門、球閥、閘閥、截止閥、止回閥、過濾器、減壓閥、調節閥、疏水閥、隔膜閥、柱塞閥、旋塞閥、焊接閥門、襯氟閥門、鍛鋼閥門、陶瓷閥門、鍛鋼閥門、波紋管閥門系列等。產品適用于石油、天然氣、化工、電站、治金、國防、制藥等行業與長輸管線等工程。       沃茈發展至今承蒙社會各界人士與廣大用戶的大支持，面對未來的挑戰，公司將以全新的經營理念精心塑造獨特的企業文化，以更求實的精神、更好的信譽，更高質的產品和更完善的服務奉獻給國內外廣大客戶。       我們始終遵循“追求無止境”和“一切為用戶”的經宗，愿以“ 高質價廉、優勢互補、互惠互利”的原則，竭誠歡迎國內外新老客戶來公司參觀指導。與您攜手合作，共創輝煌。

    聯系咨詢電話：150 0066 6432.       官網：www.wcfmsh.com

     最終價格以加工定制訴求為準
